一、陶瓷耐磨阀门产品生产厂家背景资料：

本公司是河南郑州各类耐磨制品制造的专业生产厂家，专业生产陶瓷耐磨管道、陶瓷耐磨阀门、双金属耐磨管道、合金耐磨阀门等行业耐磨产品，在工程陶瓷方面，公司拥有多项专利技术，拥有国内先进的陶瓷生产线和雄厚的机械加工能力，具备先进的检测手段和完善的售后服务体系。公司主要产品有：陶瓷闸阀、陶瓷球阀、陶瓷蝶阀、通用阀门、三氧化二铝刚玉耐磨陶瓷复合管、陶瓷管件及各类陶瓷件，高铬合金管道管件等。

二、陶瓷耐磨阀门开发背景资料：

如果此时您的设备在严重的固体介质颗粒的磨损下，在强腐蚀性的液体环境中不能满足工况要求的时候，当金属阀门在苛刻的环境中束手无策的时候，我们的耐磨陶瓷阀门来了！它能替你解决因磨损、腐蚀、高温而带来的阀门更换频繁的烦恼，让你的系统进入一个长期、稳定、可靠运行的新时代！我们专业生产的陶瓷阀门，是解决洗选煤、选矿、化工、化纤、冶金、氧化铝、石化、电力等行业磨损、腐蚀、高温问题的专家！

本公司是专业研制、设计、生产制造及销售工业陶瓷阀门和各种冶金阀门的高科技企业，公司核心技术为陶瓷材料的研究及陶瓷阀门的专业设计制造。产品已广泛应用于石油、化工、电力、冶金、矿山、军事、航天等领域，曾连续4年获“国家级重点新产品”称号，被列入国家级火炬计划及“863”计划，先后申请专利十几项，2000年获得ISO9001质量认证，2003年我公司取得产品出口北美和亚太地区的API认证和出口欧盟的CE认证。重点致力于提高苛刻工业环境中专用阀门的制造能力与创新能力，我们的目标是解决各行业用户的疑难问题，为各类终端用户提供全系统解决方案。始终坚信“科技是第一生产力”这一真理，把科技研发作为一项关系企业生存与发展的重要工作亲自来抓。重视所有国内外行业发展与科技研发信息，专业人员共同分析市场和行业动态，制定科研方向，从产品设计、实验，到定型、投产全过程实施目标管理，力求做到推出一代、试验一代、预存一代，年年都有新产品，新品种投放市场，确保公司产品在同行业的先进性、科学性、新颖性和实用性。

三、陶瓷耐磨阀门产品分类展示：

1. Z73G、Z273G、Z673G、Z973G型增韧陶瓷洗煤专用阀（DN50-DN700）

①概述：我公司独立设计生产的新型手动，电动，气动，电液动型增韧陶瓷洗煤专用阀门，专利申请号：CN200720089787，是针对固，液两相流节流工况介质管道而设计制造的，特别适用于洗煤行业，它不仅采用了新型耐磨材料增韧陶瓷作为抗节流冲刷的主要材料，而且同时在结构设计上有调整阀座能达到密封要求，以满足该类阀门的耐磨性和耐冲刷性。经多年的实践证明，与普通节流用的浆液阀和刀闸阀相比使用寿命得到了大幅提高。该系列阀门具有手动，电动，气动，电液动等多种驱动方式供用户选择。气动，电动，电液动阀门配上相应的控制装置和信号输出装置能接入微机进行远程信号控制。远程调节误差可控制在1.0mm之内，运行时自锁性能良好。

②适用节流介质

采矿，钢铁工业	用于煤浆，滤石渣浆等
净化装置	用于废水，泥浆，污物及带有悬浮物的澄清水
造纸工业	用于任何浓度纸浆，料水混和物
制味工业	用于甜菜洗涤，糖浆，榨汁，果汁等
食品工业	用于洗涤和冲洗设备，粮食输送设备，麦芽浆等
电站除灰	用于灰渣浆液

③参数

驱动方式	手动，电动，电液动，气动
适用温度	<150℃
壳体材质	WCB或QT450-10
密封面材质	增韧陶瓷ZTA
节流抗冲刷材质	增韧陶瓷ZTA

④外形图：

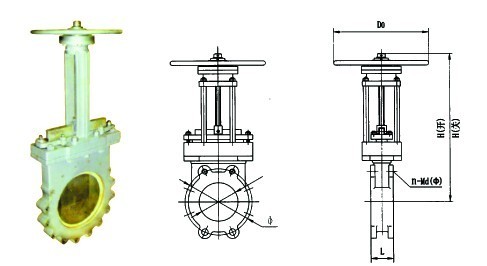

Z73G 型手动增韧陶瓷洗煤专用阀
Z273G 型电液动增韧陶瓷洗煤专用阀

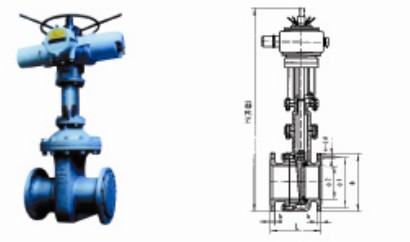

Z973G 型电动增韧陶瓷洗煤专用阀

2. Z341G/Z941G-10C～25C 型楔式手动、电动陶瓷灰闸阀（DN50-DN500）

①、原理：本阀门适用于钢厂冲渣水，电厂湿灰，洗煤厂等液、固两相混合物的管道用阀，它用于水平管道，垂直安装，它是由一个主阀体和一个副阀体构成，采用楔式的密封原理。楔式阀板在执行机构的作用下沿槽行导轨作上下运动，达到开启和关闭，阀休内腔与介质接触部位采用SHS自蔓延陶瓷结复合技术，烧结上一层5mm后的陶瓷层，阀板，阀体上安装有两对相配对的楔式增韧陶瓷阀座。阀座通过镜面磨削达到有效密封，执行机构带动阀板顺时针旋转为开阀，逆时针旋转关阀。当阀门打开后阀板藏于体腔内，免于被介质冲刷。阀体独特的流线结构设计，不存在堵灰死角，更换执行机构，可组成手动，电动，气动，电液动等多种形式用阀。根据用户不同要求可配带不同的输入和输出信号，接点，防护等级等。

②、性能特点：

a） 结构紧凑，占用空间小，耐磨，耐高温，抗擦伤。
b） 密封面采用耐磨陶瓷，使用寿命是普通阀门的6倍以上。
c） 配带相应反馈信号，自动化程度高，可实现双向带压密封。
d） 耐高温可达500℃，流阻小，开启力小。
e） 流线型结构设计，不堵灰，更适用湿灰等液，固两相混合物场合。

③、性能规范

型号	公称压力	试验压力		工作温度	适用介质
		密封试验	强度试验
Z941G	1.0	1.1	1.5	―30~350℃	钢厂冲渣水，电厂湿灰等液、固两相混合物
	1.6	1.76	2.4
	2.5	2.75	3.75

④、主要零部件材质

阀体	阀板	阀轴	阀帽	阀座	支架	螺母
WCB复合陶瓷	WCB复合陶瓷	2Cr13	WCB	增韧陶瓷	WCB	QAL9-4

⑤外形图：

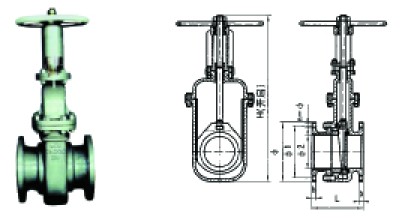

Z341G 型楔式手动陶瓷灰闸阀

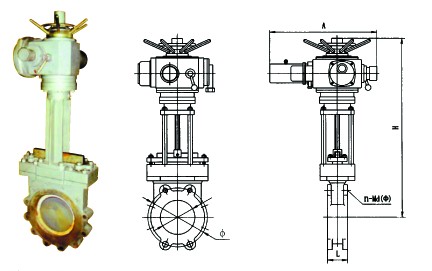

Z941G 型楔式电动陶瓷灰闸阀

3. SZ343G/SZ943G-2.5C～16C型手动、电动双闸板陶瓷水渣阀（钢厂/炼铁厂用）

①原理：本阀为我公司近年开发出针对钢厂冲渣水系统而设计的。它适合与水平管道，垂直安装。它是由多回转电动装置带动旋转阀轴，通过连接套带动双阀板沿轨道作升降开启运动。配对阀板在内部弹簧力的作用下撑开达到密封。电动装置配有配套控制系统，可与控制电脑连接做到自动控制。顺时针旋转为开阀，逆时针旋转关阀。当阀门打开后阀板藏于阀帽内，免于被介质冲刷。在阀体进出口装有增韧ZTA陶瓷阀座，阀板上镶嵌有与之配对的陶瓷密封圈。此对密封副通过磨床镜面磨削达到有效密封。改变操作机构，可形成电动、气动、电液动、手动等多种启闭方式的阀门。

②、性能特点：

③、性能规范

型号	公称压力	试验压力		工作温度	适用介质
		密封试验	强度试验
SZ943G-10C	1.0	1.15	1.5	―30~350℃	冲渣水，液固两相混合物

④、外形图

4. DZ644G 型平行式气动增韧陶瓷仓泵出料阀-仓泵出口气动双闸板陶瓷阀（电厂干灰仓泵进口、水平管道垂直安装）

①结构特点：

②、性能规范：

型号	公称压力	试验压力		工作温度	适用介质
		密封试验	强度试验
DZ644G	1.0	1.0	1.5	300	气固混合介质，如干煤灰，煤粉，水泥粉，矿石粉等。

③、主要零部件

密封面	阀体	管子	闸板	弹簧	螺栓、螺母
工程陶瓷	碳素铸钢	无缝钢管	铬不锈钢	优质铬矾钢	高强度钢

④、外形图
